WH-DYS6A普碳钢、低合金钢分析仪(管式炉红外多元素分析仪)

销售电话: 18061266190
留言咨询 更多信息
分享:

产品介绍

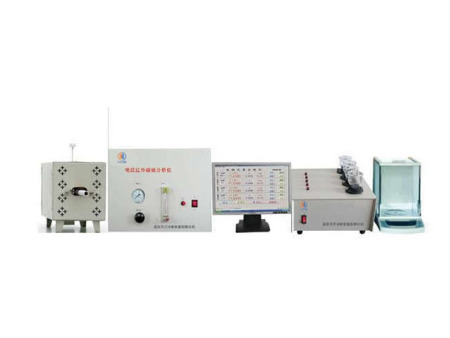

WH-DYS6A型红外元素分析仪(普碳钢、低合金钢分析仪)

      WH-DYS6A型红外元素分析仪(普碳钢、低合金钢分析仪)以热释电传感器分析软件为核心,由管式炉、红外线检测器和多元素分析仪及计算机组成的智能元素联测分析仪。结合不同的化学分析方法,能快速、准确地测定普碳钢、低合金钢等材料中C、S、Mn、Si、P、Cr、Mo、Ni等元素的百分含量。这套设备是集光、机、电、计算机、分析技术等于一体的高新技术产品,具有测量范围宽、分析结果准确可靠等特点。由于采用了计算机技术,仪器的智能化、屏幕显示的图、文及数据的采集、处理等都达到了目前国内水平。

组成及构造: 本仪器由红外检测部分、管式炉、多元素分析仪、计算机、打印机、电子天平组成。

下面简单介绍管式炉燃烧加热部分及红外检测部分和多元素分析仪的内部结构。

管式炉:用于试料的燃烧,它以高温引火为条件,使其中的碳硫成分转化为二氧化碳、二氧化硫释放,然后用动力气体(氧气)送入分析系统。 红外检测装置分上、下两层,上层装有模块电源和控制线路板;下层为气体分析池,室内有碳分析池和硫分析池。

多元素分析:内置嵌入式单片机外接电脑数据处理,测量过程由PCE软件控制。


主要性能特点:

电弧红外碳硫分析仪

分析原理 : 管式炉燃烧—红外线吸收法检测

分析范围 : 碳:0.001%-6.0000%(可扩至99.999%) 硫:0.001%-0.5000%(可扩至99.999%) 称样量(固体标样) : 标准1g

分析精度 : 碳:符合GB223.69-97标准   硫:符合GB223.68-97标准

灵敏度(小读数) : C/S:0.1ppm

分析时间 : 20-100秒可调(通常为35秒)

工作周期 : 24小时连续运转

分析误差:碳:优于GB/T223.69---1997标准;硫:优于GB/T223.69---1997标准。

分析时间:20---90秒可调。(一般在35秒左右)

电子天平:称量范围:0---100g     读数精度:0.0001g

工作环境:室内温度:10---30℃    相对湿度:小于75%

电源:    电压AC220V±5%       频率50HZ±2%

方便、实用、可靠

燃烧装置(管式炉),配备红外线检测系统直接联机,遥控操作。

炉头设计(采用实用新型技术)

炉头电极升降系统采用弹簧结构,电极调节方便,双密封圈,确保炉腔内的压力平衡,不回火。

保证测定结果

采用低噪音、高灵敏度、高稳定性的红外探测器。

整机模块化设计,电子线路高度集成,提高了仪器的可靠性。

一体化线性模块电源,输出稳定,无故障。

气流定值、稳定,进口电磁阀,提高气路系统的可靠性。

双过滤装置,减少粉尘对分析结果的影响。

电子天平不定量称样:

可选择配置不同厂家的电子天平,屏幕显示,自动联机,实现不定量称样。

检测系统 :

电路设计:整机采用双CPU上、下位机模块化设计,下位机选用Atmega162为控制单片机,电子线路高度集成,稳定可靠;

采样:采用高速24位ADS124采样芯片,采样精度高;

通讯:上下位机采用USB2.0接口通讯,大大提高了通讯速度;

连接:红外检测部分与高频炉采用光纤连接,配合多级隐蔽式隔离电路;

电源:工业级一体化线性模块电源,输出稳定,无故障;

光源:特制新型铂金红外线光源,发热持续、光谱特性效率高;

分析池:镀金碳硫分析池及高精度热释电红外探测器;

电机:微型步进马达,热稳定性好。

操作软件 : 采用Deliph软件编译,WINDOWS XP全中文操作软件。

分析通道 : 提供通道管理功能,碳硫通道可自行增加、删除和编辑,无数量限制; 预置低碳和高硫接口,可实现软件自动切换。

分析功能 : 分析过程动态数据积分、每秒20次采样,提高了分析的灵敏度和准确度; 提供样品管理功能,可对样品名称、标识进行编辑,并可增加和删除样品名;

软件提供多用户管理系统,可由管理员设置不同用户权限。

显示功能:碳硫各一个曲线框,动态显示分析过程中的各项实时数据和碳、硫释放曲线。

数据处理功能: 分析结果采用ACCESS数据库方式存储,可存储每次分析碳硫的所有数据及曲线; 分析结果随意查询,可根据时间、操作员、样品名称、标识等多方面查询; 提供曲线/数据存储、空白扣除、参数设定、通道选择、数理统计、结果校正、曲线比较等多项功能; 可在软件中实现碳硫工作曲线的生成并进行曲线拟合。

打印功能:打印模式多样化,提供了化验室和检测站两种打印模式,并可自行设计打印格式。

自诊断功能:系统诊断功能,可由软件实现检测炉头和气室的密封性。

电脑多元素分析仪

WH-GDⅢ型电脑多元素分析仪是国内新型的一款多元素联测快速分析仪,可检测普碳钢、低合金钢等多种金属材料中的Si、Mn、P、Cr、Ni、Mo等多种元素。其中多元素部分共四个大通道,每个通道各有三十个小通道(可储存30条工作曲线),通道曲线数还可根据用户需要增加,原则上可检测120个乃至更多元素,品牌电脑微机控制,全中文菜单式操作,台式打印机打印结果。可以满足冶金、机械、化工等行业在炉前、成品、来料化验等方面对材料多元素分析的需要。

主要技术参数:

测量范围:0-1,999吸光度值,0-99.99%浓度值

测量元素:硅、锰、磷、铜、镍、铬、钼、稀土、镁、钛、锌、铝、铅、铁、钨、等

测量精度:符合GB/T223.3-5-2003标准

  数据存贮:采用计算机数据保存,可备份到其他计算机中,实现数据的可查寻.

 电源电压:220V±10% 50HZ ,.耗电量:≤500W

测量范围:

铜:0.005—85.00% 、 铁: 0.001—0.500% 、锰0.010~15.00%

硅:0.010~5.00%、    磷0.005~0.80%、 铬0.01~25.0%

钼:0.010~6.00%、  镍0.010~30.0%       ……

主要特点

1、 品牌电脑微机控制,全中文菜单式操作,台式打印机打印结果;

2、 采用新计算机和单片机技术实现程序控制和数据处理。能快速、准确地测出钢铁和黑色金属中多种元素的质量分数,自动化程度高,定量加液准确可靠,试剂量少等特点,提高了分析的准确度,精密度及分析时间,简便了操作流程。能直接显示含量并打印;

3、采用冷光源技术、进口光电元件,自校零点和满度;

4、 电子天平联机不定量称样,计算机自动读入重量或人工键入可选,方便分析操作;

5、系统稳定性好,抗干扰能力强,分析结果准确、可靠;

6、分析结果可长期大量保存,并可进行产品质量跟踪分析;

7、四个大通道,每个通道各有三十个小通道(可储存30条工作曲线),通道曲线数还可根据用户需要任意增加;

8、更换不同波长冷光源有预调电位器调整方便,扩大测量元素种类和含量范围;

9、机外溶样、操作方便,没有阀门和管道老化,延长使用寿命


牌号有:


8#              10#              15#             20#


25#             30#              35#             40#


45#             50#              55#             60#


15Mn            20Mn             30Mn            40Mn


45Mn            50Mn             20Mn2           30Mn2


35Mn2           40Mn2            45Mn2           50Mn2


20MnV           35SiMn           42SiMn          40B


45B             40MnB            45MnB           15Cr


20Cr            30Cr             35Cr            40Cr


45Cr            38CrSi           12CrMo          15CrMo


20CrMo          25CrMo           30CrMo          42CrMo


35CrMo          12CrMoV          12Cr1MoV        25Cr2Mo1VA


20CrV           40CrV            50CrVA          15CrMn


20CrMn          30CrMnSiA        40CrNi          20CrNi3A


30CrNi3A        20MnMoB          38CrMoAlA       40CrNiMoA


85              65Mn             55Si2Mn         60Si2MnA


50CrVA          GCr9             GCr9SiMn        GCr15


GCr15SiMn       Y12              Y15             Y20


Y30             Y40Mn            ZGMn13          T7


T8              T8A              T8Mn            T10


T12             T12A             T13             8MnSi


9SiCr           Cr2              Cr06            9Cr2
