WH-DYS7D矿石分析仪(高频红外多元素分析仪)

销售电话: 18061266190
留言咨询 更多信息
分享:

产品介绍

矿石分析仪(高频红外元素分析仪

       WH-DYS7D型高频红外元素分析以热释电传感器分析软件为核心,由高频炉、红外线检测器和多元素分析仪及计算机组成的智能元素联测分析仪。结合不同的化学分析方法,能快速、准确地测定铁、铜、锰、镍、铬、锡铝土、钼各类矿石等材料中C、S、Mn、Si、P、Cr、Mo、Ni、V、Ti、Cu、Fe、Pb、Mg、稀土等元素的百分含量。针对矿石种类不同分为:铁矿石分析仪、锰矿石分析仪、铜矿分析仪、镍矿分析仪、铬矿分析仪等。这套设备是集光、机、电、计算机、分析技术等于一体的高新技术产品,具有测量范围宽、分析结果准确可靠等特点。由于采用了计算机技术,仪器的智能化、屏幕显示的图、文及数据的采集、处理等都达到了目前国内水平。

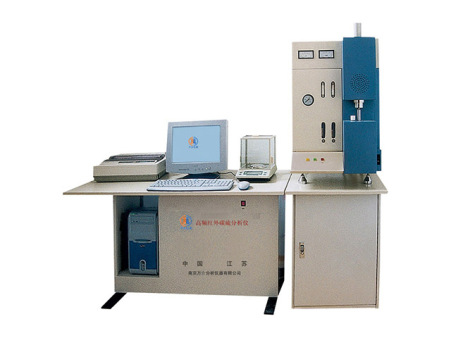

组成及构造: 本仪器由红外检测部分、高频燃烧炉、多元素分析仪、计算机、打印机、电子天平组成。

下面简单介绍高频燃烧加热部分及红外检测部分和多元素分析仪的内部结构。

高频燃烧炉:用于试料的燃烧,它以高频电弧引火为条件,使其中的碳硫成分转化为二氧化碳、二氧化硫释放,然后用动力气体(氧气)送入分析系统。 红外检测装置分上、下两层,上层装有模块电源和控制线路板;下层为气体分析池,室内有碳分析池和硫分析池。

多元素分析:内置嵌入式单片机外接电脑数据处理,测量过程由PCE软件控制。

主要技术参数:

分析方法:碳硫采用红外分析方法;其他多元素采用光电比色法。

测量范围:铁、铜、锰、镍、铬等矿石

C:0.001-8.000%  S:0.0001-0.3500%   Si:0.010~6.00%   Mn:0.010~80.00%

P:0.001~2.00%  Ni:0.010~30.00%  Cr:0.01~28.00%   Mo:0.010~7.000%

Ti:0.010~5.00% Cu:0.010~80.000%  Pb :0.02~2.00 %  Al: 0.01~5.00%

Fe:0.010~~85.00%

主要性能特点:

仪器参数:

测量范围:碳:(C)0.001%---10.000%(可扩至99.999%);

硫:(S)0..001%---3.500%(可扩至99.999%)。

分析误差:碳:符合ISO9556标准;            硫:符合ISO4935标准。

分析时间:20---60秒可调。(一般在35秒左右)

高频炉:功率≥2.5KVA;振荡频率:20MHZ

电子天平:电子天平不定量称样,读数精度:0.0001g

工作环境:室内温度:10---30℃    相对湿度:小于75%


仪器技术说明

一、红外检测系统

电路设计:整机采用嵌入式单片机技术,电子线路高度集成,稳定可靠。

电    源:一体化线性模块电源,输出稳定,无故障。

光    源:特制新型铂金红外线光源,发热持续、光谱特性高。

分 析 池:镀金碳硫分析池及高精度热释电红外探测器(可达10-11)。

电    机:热稳定性好,连续使用寿命10万小时。


二、高频燃烧系统

高频电路:大功率高频电路设计,采用6KVA高频功率管(实际使用功率大于2.5KVA),减轻高频燃烧系统的负载,提高使用寿命。

安全设计:自动检测电磁阀、升降气缸及高频工作状况,自动过时、过流保护。

气    路:高精度流量控制器及进口气路系统(电磁阀、管接头、升降气缸)保证气流稳定。

除尘系统:0.4微米超微孔金属过滤器、炉头自动清扫、技术排灰系统,减少粉尘对分析结果的影响。


三、随机软件:

基于WINDOWS系统的红外碳硫专用软件,软件功能齐全,提供文件帮助、系统检测、曲线/数据存储、空白扣除、参数设定、通道选择、数理统计、结果校正、断点修正、曲线比较、系统诊断、自动/手动打印分析结果等四十多项功能。

动态数据积分、线性/误差自动校正,动态显示分析过程中的各项实时数据和碳、硫释放曲线。

多通道操作,用户可根据不同材质、含量分别选择不同通道。

数据可远距离传输,实现炉前报数。


电脑多元素分析仪

WH-GDⅢ型电脑多元素分析仪是国内新型的一款多元素联测快速分析仪,可检测铁、铜、锰、镍、铬、铝土、锌、锡等矿石材料中的Si、Mn、P、Cr、Ni、Mo、Cu、Ti、Fe、Pb、Sn、W、Mg、V、稀土等多种元素。其中多元素部分共四个大通道,每个通道各有三十个小通道(可储存30条工作曲线),通道曲线数还可根据用户需要增加,原则上可检测120个乃至更多元素,品牌电脑微机控制,全中文菜单式操作,台式打印机打印结果。可以满足冶金、机械、化工等行业在炉前、成品、来料化验等方面对材料多元素分析的需要。

主要技术参数:

测量范围:0-1,999吸光度值,0-99.99%浓度值

测量元素:硅、锰、磷、铜、镍、铬、钼、稀土、镁、钛、锌、铝、铅、铁、钨、等

测量精度:符合GB/T223.3-5-2003标准

  数据存贮:采用计算机数据保存,可备份到其他计算机中,实现数据的可查寻.

 电源电压:220V±10% 50HZ ,.耗电量:≤500W

主要特点

1、 品牌电脑微机控制,全中文菜单式操作,台式打印机打印结果;

2、 采用计算机和单片机技术实现程序控制和数据处理。能快速、准确地测出钢铁和黑色金属中多种元素的质量分数,自动化程度高,定量加液准确可靠,试剂量少等特点,提高了分析的准确度,精密度及分析时间,简便了操作流程。能直接显示含量并打印;

3、采用冷光源技术、进口光电元件,自校零点和满度;

4、 电子天平联机不定量称样,计算机自动读入重量或人工键入可选,方便分析操作;

5、系统稳定性好,抗干扰能力强,分析结果准确、可靠;

6、分析结果可长期大量保存,并可进行产品质量分析;

7、四个大通道,每个通道各有三十个小通道(可储存30条工作曲线),通道曲线数还可根据用户需要任意增加;

8、更换不同波长冷光源有预调电位器调整方便,扩大测量元素种类和含量范围;

9、机外溶样、操作方便,没有阀门和管道老化,延长使用寿命
